Panduan Lengkap Peralatan Pra-Pemprosesan Metalografik & Bahan Habis

Asas Analisis Metalografi Tepat: Penyediaan Sampel

Peralatan pra-pemprosesan metalografik dan bahan habis pakai membentuk peringkat pertama aliran kerja pencirian bahan yang kritikal. Sebelum sampel mencapai mikroskop—sama ada pembelauan optik, pengimbasan elektron atau serakan belakang elektron—permukaannya mesti disediakan mengikut piawaian yang mendedahkan ciri mikrostruktur sebenar tanpa memperkenalkan artifak daripada keratan, pemasangan atau lelasan. Sampel yang kurang disediakan tidak boleh diperbetulkan pada peringkat pengimejan ; lapisan ubah bentuk, pelepasan, calitan, dan lompang tarik keluar yang dicipta semasa penyediaan adalah kekal dan akan menghasilkan keputusan analisis yang mengelirukan.

Urutan pra-pemprosesan mengikut perkembangan yang ditetapkan: keratan → pemasangan → pengisaran satah → penggilap kasar → penggilap halus → penggilapan akhir → goresan. Setiap peringkat bergantung pada gabungan yang betul bagi keupayaan peralatan dan pemilihan boleh guna. Rangkaian bahan habis pakai—serbuk mozek metalografik, kain penggilap, cecair alumina, ampaian berlian, dan larutan koloid silikon dioksida—setiap satu mempunyai fungsi tertentu dalam jujukan ini dan tidak boleh ditukar ganti.

Peralatan Pra-Pemprosesan Metalografik : Instrumen Teras

Makmal penyediaan metalografi yang lengkap memerlukan set instrumen, setiap satu direka untuk peringkat tertentu pemprosesan sampel. Pemilihan peralatan mesti mengambil kira kekerasan bahan sampel, keperluan pemprosesan, dan spesifikasi kemasan permukaan yang dituntut oleh teknik analisis hiliran.

Peralatan Memotong dan Memotong

Mesin potong kasar dan gergaji dawai berlian ketepatan adalah dua teknologi keratan utama yang digunakan dalam makmal metalografi. Mesin pemotong yang kasar gunakan roda pemotong berikat resin atau berikat getah berputar pada 2,800–3,500 RPM dengan banjir penyejuk berterusan untuk meminimumkan zon kerosakan haba. Untuk aloi ferus, roda aluminium oksida adalah standard; untuk bahan bukan ferus dan seramik, roda silikon karbida lebih disukai. Mesin pemotong ketepatan yang dipasang dengan naib spesimen dan kawalan kadar suapan mencapai lapisan ubah bentuk yang disebabkan oleh pembahagian kurang daripada 50 µm dalam keluli keras, berbanding 200–500 µm untuk pengisar sudut kendalian tangan. Gergaji dawai berlian beroperasi pada daya pemotongan yang jauh lebih rendah dan merupakan pilihan yang betul untuk seramik rapuh, bahan semikonduktor dan spesimen arkeologi yang meminimumkan kerosakan mekanikal adalah yang paling penting.

Penekan Pemasangan

Penekan pelekap mampatan panas membungkus spesimen berpotongan dalam termoset atau resin termoplastik di bawah suhu dan tekanan terkawal. Parameter operasi standard untuk sebatian pelekap fenolik dan epoksi ialah 150–180°C pada 250–300 bar , ditahan selama 4–8 minit diikuti dengan kitaran pelepas tekanan yang disejukkan dengan air. Penekan pelekap automatik moden melaksanakan kitaran penuh tanpa campur tangan pengendali dan menyediakan geometri pelekap yang konsisten—penting untuk sistem penggilap automatik yang menggunakan pemegang spesimen dengan toleransi ketinggian tetap. Diameter silinder penekan pelekap (25 mm, 30 mm, 40 mm dan 50 mm adalah standard) menentukan saiz pelekap dan mesti sepadan dengan diameter pemegang spesimen sistem penggilap di makmal.

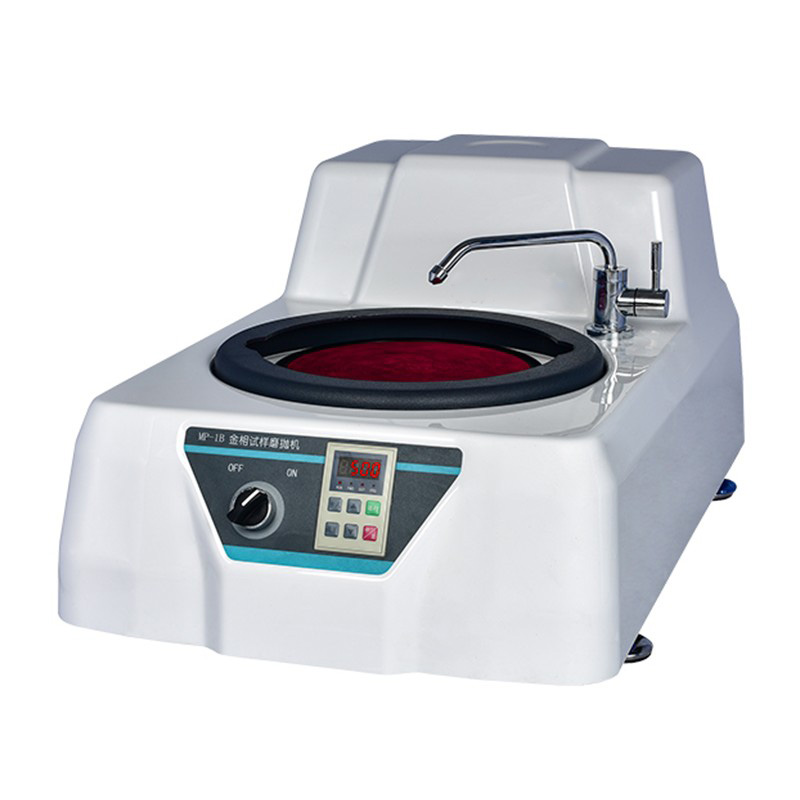

Sistem Pengisaran dan Penggilap

Mesin pengisaran dan penggilap automatik adalah pelaburan peralatan berimpak tinggi dalam makmal metalografi. Sistem separa automatik dan automatik sepenuhnya menggunakan plat berputar dengan kepala spesimen berputar balas, menggunakan daya ke bawah boleh atur cara (biasanya 10–50 N setiap spesimen ), kelajuan putaran (50–300 RPM), dan masa pemprosesan untuk setiap langkah boleh guna. Kebolehulangan sistem automatik menghapuskan kebolehubahan pengendali kepada pengendali dalam kemasan permukaan dan pengekalan tepi—dua sumber ralat yang disebabkan oleh penyediaan yang paling biasa dalam aliran kerja penggilap manual. Sistem daya pusat menggunakan daya pada keseluruhan pemasangan pemegang spesimen; sistem daya individu menggunakan daya terkawal pada setiap spesimen secara bebas, yang diperlukan apabila memproses spesimen kekerasan yang berbeza dalam pemegang yang sama.

Serbuk Mozek Metalografik: Pemilihan dan Prestasi Kompaun Pelekap

Serbuk mozek metalografik—juga dirujuk sebagai resin pelekap atau sebatian benam—mempunyai pelbagai fungsi selain hanya memegang spesimen dalam geometri yang mudah. Bahan pelekap mesti menyokong tepi spesimen semasa mengisar dan menggilap untuk mengelakkan pembulatan, menentang pelarut dan etsa yang digunakan dalam langkah penyediaan seterusnya, dan memberikan kontras kekerasan yang mencukupi dengan spesimen untuk mengelakkan penggilapan pelepasan berbeza.

Jenis kompaun pelekap utama dan kriteria pemilihannya ialah:

• Serbuk fenolik (Bakelite). — Pilihan standard untuk aloi ferus dan kebanyakan logam industri di mana pengekalan tepi tidak kritikal. Menyembuhkan lekapan yang keras dan legap dengan kekerasan Vickers kira-kira 35–45 HV. Tahan kepada kebanyakan etsa termasuk nital dan reagen Keller. Suhu pemprosesan: 150–160°C.
• Serbuk Diallyl phthalate (DAP). — Diutamakan apabila pengekalan kelebihan unggul diperlukan, seperti untuk salutan, lapisan yang dikeraskan kes dan rawatan permukaan. Lekapan DAP lebih keras daripada fenolik (50–60 HV) dan mempamerkan pengecutan yang lebih rendah semasa penyembuhan, menghasilkan sentuhan antara muka spesimen-ke-lekap yang lebih baik dan mengurangkan risiko pembentukan jurang yang membawa kepada pembulatan tepi.
• Serbuk epoksi yang dipenuhi mineral — Digunakan untuk spesimen yang memerlukan pengekalan tepi maksimum dan rintangan kimia. Zarah pengisi (biasanya aluminium oksida atau silikon karbida) meningkatkan kekerasan lekap kepada 60–80 HV dan meningkatkan kebolehgilapan ke tahap yang lebih hampir dengan kebanyakan spesimen logam, mengurangkan pelepasan pembezaan.
• Serbuk pelekap konduktif — Sebatian fenolik berisi grafit atau kuprum yang menghasilkan lekapan konduktif elektrik untuk analisis SEM dan EBSD tanpa memerlukan salutan sputter. Nilai kekonduksian bagi 10⁻² hingga 10⁻¹ S/cm boleh dicapai dengan formulasi yang dipenuhi tembaga.

Untuk spesimen sensitif haba—pateri, polimer dan aloi takat lebur rendah—sistem epoksi atau akrilik penawar sejuk menggantikan pemampatan panas sepenuhnya, pengawetan pada suhu bilik di bawah tekanan minimum selama 8–24 jam.

Kain Penggilap Metalografik: Tidur, Kekerasan dan Padanan Aplikasi

Pemilihan kain menggilap adalah salah satu keputusan boleh guna yang paling penting dalam penyediaan metalografi kerana kain mengawal geometri pemotongan ampaian kasar yang digunakan pada setiap langkah penggilap. Bahan kain, ketinggian tidur dan kekerasan menentukan cara zarah kasar dipegang dan sejauh mana ia bebas bergerak merentasi permukaan spesimen—secara langsung mempengaruhi kadar penyingkiran bahan, kedalaman calar dan pembentukan pelepasan.

Ralat penyediaan biasa ialah menggunakan kain dengan ketinggian tidur siang yang berlebihan pada peringkat penggilap berlian. Kain tidur tinggi membolehkan zarah kasar bergerak bebas dan menggunakan orientasi rawak, menghasilkan calar pelbagai arah dan peningkatan pelepasan antara fasa kekerasan yang berbeza. Kain tidur yang keras dan rendah yang digunakan dengan ampaian berlian menghasilkan lebih banyak calar arah dan cetek yang dikeluarkan dengan cekap pada langkah penggilapan berikutnya.

Menggilap Cecair Pelelas: Berlian, Alumina, dan Silikon Dioksida Berbanding

Tiga keluarga cecair pelelas penggilap utama yang digunakan dalam penyediaan metalografi—penggantungan berlian, cecair penggilap alumina dan silikon dioksida koloid—menduduki kedudukan yang berbeza dalam urutan penyediaan dan dipilih berdasarkan bahan yang disediakan, kemasan permukaan yang diperlukan dan teknik analisis yang berikut.

Cecair Penggilap Berlian

Suspensi penggilap berlian adalah pelelas utama untuk peringkat penggilapan kasar dan pertengahan. Zarah berlian monohablur atau polihabluran sintetik terampai sama ada dalam pembawa berasaskan air atau berasaskan minyak pada kepekatan 0.1–2.0 karat setiap 100 mL . Gred saiz zarah berjulat dari 9 µm (kasar) hingga 6 µm, 3 µm, 1 µm, dan 0.25 µm (halus), dengan setiap langkah mengeluarkan lapisan calar yang diperkenalkan oleh gred sebelumnya. Kekerasan berlian 10 pada skala Mohs menjadikannya berkesan pada semua bahan logam dan seramik, termasuk keluli keras melebihi 65 HRC, tungsten karbida dan seramik alumina yang tidak boleh digilap dengan bahan pelelas yang lebih lembut. Suspensi berlian berasaskan air serasi dengan kebanyakan kain penggilap dan merupakan pilihan standard untuk sistem automatik; suspensi berasaskan minyak mengurangkan kakisan akueus pada logam reaktif seperti aloi aluminium dan magnesium.

Cecair Penggilap Alumina

Suspensi penggilap alumina (Al₂O₃) digunakan terutamanya untuk pengilat pertengahan hingga akhir logam bukan ferus, aloi kuprum, aluminium dan titanium. Tersedia dalam bentuk alfa-alumina (monohablur, lebih keras, lebih agresif) dan gamma-alumina (polihabluran, lebih lembut, menghasilkan kemasan yang lebih halus), pada saiz zarah 0.05 µm, 0.3 µm dan 1.0 µm . Suspensi alumina biasanya digunakan pada bulu tidur sederhana atau kain sintetik dan mencapai nilai kekasaran permukaan Ra < 5 nm pada aloi aluminium. Had utama alumina ialah kecenderungannya untuk membenamkan dalam logam lembut—terutamanya aluminium tulen dan tembaga—meninggalkan sisa putih kelihatan di bawah mikroskop yang boleh disalah kenal pasti sebagai zarah fasa kedua. Pembersihan ultrasonik yang menyeluruh dalam isopropanol selepas penggilap alumina adalah penting sebelum meneruskan ke pengelasan atau pemeriksaan SEM.

Silikon Dioksida (Koloid Silika) Cecair Penggilap

Penggantungan silikon dioksida koloid—biasanya dirujuk sebagai OPS (penggantungan pengilat oksida)—adalah penggilap pengilat akhir standard untuk penyediaan sampel EBSD dan untuk bahan yang memerlukan kualiti permukaan tertinggi. Zarah silika koloid daripada 0.02–0.06 µm dalam pembawa beralkali sederhana (pH 9.5–10.5) melakukan kedua-dua lelasan mekanikal dan pelarutan kimia bagi lapisan permukaan yang cacat secara serentak. Tindakan kemekanikal ini membuang lapisan ubah bentuk amorfus nipis yang kekal selepas penggilap berlian—lapisan yang tidak kelihatan dalam mikroskop optik tetapi menghasilkan kualiti corak Kikuchi yang lemah dalam EBSD. Silika koloid amat berkesan pada aloi titanium, aloi super nikel, keluli tahan karat, dan logam refraktori. Masa pemprosesan bagi 15–45 minit pada penggilap bergetar atau 2–5 minit pada penggilap berputar dengan kain kemekanikal adalah tipikal. pH beralkali memerlukan pengendalian yang teliti dan pembilasan yang teliti untuk mengelakkan pewarnaan permukaan, dan ampaian silika koloid mesti dielakkan daripada pengeringan pada kain atau permukaan spesimen kerana gel yang kering sukar ditanggalkan tanpa memperkenalkan semula kerosakan permukaan.

Membina Urutan Penyediaan: Memadankan Peralatan dan Bahan Habis dengan Bahan

Penyediaan metalografi yang berkesan memerlukan pemilihan peralatan dan bahan habis pakai sebagai urutan bersepadu dan bukannya secara berasingan. Prinsip berikut membimbing reka bentuk jujukan merentas kategori bahan:

• Aloi ferus keras (keluli >400 HV) — Lekapkan mampatan panas dengan DAP atau serbuk berisi mineral → kertas pengisar SiC 220/500/1200 grit → 9 µm berlian pada kain keras → 3 µm berlian pada kain sederhana → 1 µm berlian pada kain tidur sekejap → silika koloid pada kain kemekanikal, 1µm μm untuk EBS optik langsung untuk EBS
• Aloi aluminium — Pelekap epoksi penawar sejuk (untuk mengelakkan kesan pengerasan umur daripada haba tekan) → Kertas SiC → 3 µm berlian pada kain sederhana → 0.3 µm alumina pada kain lembut → 0.05 µm silika koloid pada penggilap getaran untuk EBSD. Elakkan tekanan berlebihan pada semua peringkat penggilapan untuk mengelakkan calitan matriks lembut.
• Karbida bersimen dan seramik — Pelekap fenolik atau konduktif → cakera pengisar berlian (70–125 µm) → berlian 15 µm pada kain keras → berlian 6 µm → berlian 3 µm → berlian 1 µm pada kain tidur pendek. Alumina dan silika koloid secara amnya tidak berkesan pada bahan yang lebih keras daripada 1,500 HV.
• Salutan semburan haba dan sistem berbilang lapisan — Impregnasi epoksi vakum sebelum dipasang untuk mengisi keliangan salutan dan mengelakkan tercabut → DAP atau pelekap yang diisi mineral → pengisaran tekanan rendah untuk meminimumkan penembusan salutan → jujukan berlian halus dengan daya yang dikurangkan. Pengekalan tepi ialah kriteria kualiti utama; pembentukan pelepasan antara substrat dan salutan melebihi 0.5 µm menjadikan ukuran ketebalan salutan tidak boleh dipercayai.

Mendokumentasikan urutan penyediaan lengkap—termasuk model peralatan, jenama dan gred boleh guna, daya gunaan, kelajuan plat dan masa pemprosesan—untuk setiap jenis bahan membolehkan makmal menghasilkan semula keputusan secara konsisten merentas pengendali dan dari semasa ke semasa, yang merupakan keperluan teras untuk kemudahan ujian bahan yang diiktiraf ISO/IEC 17025.
