Mesin Pemotong Metalografik: Jenis, Pemilihan & Panduan

Apa Itu a Mesin Pemotong Metalografik ?

Mesin pemotong metalografik — juga dikenali sebagai mesin pemotong metalografik, mesin pemotong metalografik atau pemotong metalografik — ialah instrumen ketepatan yang digunakan untuk memotong spesimen logam, seramik, komposit atau mineral sebagai persediaan untuk pemeriksaan mikroskopik. Keperluan yang menentukan yang memisahkan peralatan keratan metalografi daripada gergaji kerja logam am ialah kerosakan minimum pada struktur mikro spesimen di dan bersebelahan dengan permukaan potong : tiada zon terjejas haba, tiada ubah bentuk mekanikal, tiada calitan fasa lembut, dan tiada rekahan fasa rapuh.

Penyediaan sampel metalografik bermula dengan keratan. Semua yang berikut — pemasangan, pengisaran, penggilap, goresan dan pemeriksaan mikroskopik — bergantung sepenuhnya pada kualiti potongan awal. Bahagian yang dihasilkan dengan haba atau tekanan yang berlebihan memperkenalkan artifak yang tidak dapat dibezakan daripada kecacatan bahan tulen di bawah mikroskop, yang membatalkan analisis. Memilih dan mengendalikan peralatan pemotongan metalografi yang betul untuk setiap kelas bahan adalah kemahiran asas penyediaan sampel makmal.

Segmen pasaran pemotong metalografik kepada dua jenis instrumen utama — mesin pemotong yang kasar dan gergaji berkelajuan rendah ketepatan — setiap satu dioptimumkan untuk kategori bahan dan keperluan kualiti yang berbeza. Memahami keupayaan dan batasan setiap jenis adalah penting untuk mana-mana makmal yang menentukan peralatan penyediaan sampel logam.

Jenis Peralatan Pembahagian Metalografik

Pemotong Lelas Metalografik (Mesin Potong)

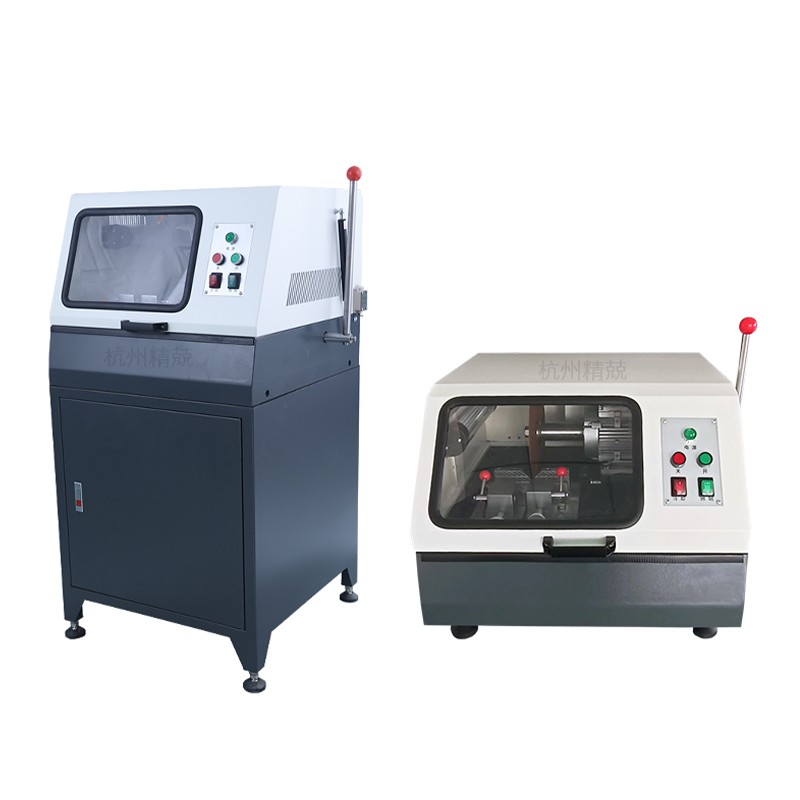

Pemotong pelelas metalografik — juga dikenali sebagai gergaji potong metalografik, peralatan pemotong metalurgi atau gergaji keratan penyediaan sampel — menggunakan roda pelelas yang nipis berputar ke bahagian spesimen dengan mengisar dan bukannya menggergaji. Roda ialah cakera pelelas terikat (aluminium oksida untuk bahan ferus, silikon karbida untuk bukan ferus dan seramik) yang menghilangkan bahan melalui lelasan di sepanjang satah potong. Diameter roda biasanya berkisar antara 150 mm hingga 400 mm, dan kelajuan gelendong dari 2,000 hingga 5,000 RPM bergantung pada saiz dan bahan mesin.

Pembolehubah kritikal dalam operasi mesin pemotong kasar ialah penjanaan haba pada antara muka pemotongan . Pembahagian kasar secara semula jadi menghasilkan haba geseran; jika tidak dikawal, haba ini meningkatkan suhu spesimen melebihi perubahan fasa atau ambang pembajaan — mengubah struktur mikro yang ingin didedahkan untuk dianalisis. Mesin keratan metalografi moden menangani perkara ini melalui sistem penyejuk banjir yang menghantar cecair pemotongan terus ke antara muka spesimen roda sepanjang pemotongan, mengekalkan suhu spesimen di bawah 50–60°C walaupun dalam pemotongan panjang melalui keluli aloi padat.

Pemotong pelelas metalografi membahagikan lagi dengan mekanisme suapan mereka:

• Mesin pemotong manual: Operator menggunakan daya suapan dengan tangan melalui lengan berputar. Sesuai untuk bahan kekerasan lembut hingga sederhana dan daya pemprosesan sederhana. Kos modal yang lebih rendah, tetapi konsistensi daya suapan bergantung pada kemahiran pengendali.
• Mesin pemotong automatik: Daya suapan digunakan oleh penggerak bermotor (elektromekanikal atau pneumatik) dengan parameter kadar suapan dan daya boleh atur cara. Mesin pemotongan automatik memberikan kualiti potongan yang lebih konsisten, membolehkan operasi tanpa pengawasan untuk pembahagian kelompok, dan penting untuk spesimen yang keras, rapuh atau bernilai tinggi di mana suapan yang tidak konsisten akan menyebabkan pemuatan roda atau patah spesimen.

Gergaji Kelajuan Rendah Metalografik (Mesin Pembahagian Ketepatan)

Gergaji kelajuan rendah metalografik — juga dirujuk sebagai mesin pembahagian ketepatan, gergaji pembahagian metalografik, atau mesin penyediaan sampel metalografik untuk spesimen halus — beroperasi pada kelajuan roda yang lebih rendah secara mendadak (100–500 RPM) menggunakan bilah wafer berlian dan bukannya roda yang melelas. Gabungan kelajuan pemotongan perlahan dan kerf yang sangat nipis pada bilah berlian ( 0.1–0.5 mm berbanding 0.5–1.5 mm untuk roda yang melelas ) menjana haba yang boleh diabaikan dan hampir tiada ubah bentuk mekanikal dalam spesimen.

Gergaji berkelajuan rendah menggunakan beban melalui mekanisme suapan berat mati atau pegas dan bukannya penggerak berkuasa, membenarkan daya yang sangat ringan dan terkawal yang mengekalkan walaupun ciri mikrostruktur yang paling rapuh. Ini menjadikannya instrumen pilihan untuk:

• Komponen elektronik dan papan litar — sambungan pateri nipis, lapisan antara logam, dan kesan kuprum memerlukan keratan bebas kerosakan untuk memeriksa keratan rentas tanpa calitan atau retak
• Bahan rapuh dan berliang — seramik, salutan semburan haba, karbida tersinter, dan sampel geologi yang akan patah di bawah kuasa keratan kasar
• Spesimen biologi dan mineralogi — tulang, enamel gigi, bahagian mineral untuk petrografi, dan bahan heterogen yang serupa
• Bahagian nipis untuk penyediaan sampel TEM — di mana pemotongan permulaan mesti dibuat sedekat mungkin dengan kawasan sasaran dengan lapisan kerosakan bawah permukaan minimum yang mungkin
• Logam lembut dan salutan — aloi emas, indium, timah, dan pateri lembut yang berlumur bencana di bawah keadaan roda yang melelas

Pertukaran untuk ketepatan ini ialah daya pemprosesan: gergaji berkelajuan rendah mungkin memerlukan 15–60 minit untuk menyelesaikan pemotongan yang akan diselesaikan oleh pemotong kasar dalam masa kurang dari dua minit. Untuk spesimen bernilai tinggi atau tidak boleh diganti, kos kali ini adalah wajar sepenuhnya; untuk keratan bar keluli rutin dalam kawalan kualiti pengeluaran, ia tidak.

Roda dan Bilah Pemotong: Jantung Peralatan Pemotongan Metalografik

Pemilihan roda dan bilah adalah keputusan boleh guna yang paling kritikal dalam keratan metalografik. Roda yang tidak betul untuk bahan yang dipotong menghasilkan haba yang berlebihan, kehausan roda yang cepat dan kualiti pemotongan yang buruk tanpa mengira kualiti mesin. Roda yang betul untuk bahan menghasilkan bahagian yang bersih, sejuk, bebas artifak dengan hayat roda dan kelajuan pemotongan yang boleh diterima.

Roda Cut-Off Melelas

Roda pemotongan yang melelas ditentukan oleh jenis pelelas, kekerasan ikatan, dan struktur (keliangan). Peraturan pemilihan umum adalah:

• Roda aluminium oksida (Al₂O₃). — untuk bahan ferus: keluli karbon, keluli aloi, keluli tahan karat, keluli alat dan besi tuang. Aluminium oksida lebih keras daripada besi dan menyediakan pemotongan yang cekap tanpa haus roda yang berlebihan dalam bahan ini.
• Roda silikon karbida (SiC). — untuk bahan bukan ferus (aluminium, kuprum, loyang, gangsa, titanium, aloi magnesium), seramik, dan bahan refraktori. Silikon karbida lebih tajam dan dipotong dengan penjanaan haba yang kurang dalam aloi bukan ferus yang lebih lembut dan lebih sensitif terhadap haba.
• Kekerasan ikatan: Roda berikat lembut (nama gred B atau C dalam kebanyakan sistem) digunakan untuk bahan keras — ikatan melepaskan butiran kasar yang haus dengan cepat, mendedahkan tepi pemotong yang segar dan menghalang kaca roda. Roda berikat keras (gred E–H) digunakan untuk bahan lembut — ikatan yang lebih kuat mengekalkan butiran kasar lebih lama, menghalang roda daripada memakai terlalu cepat dalam bahan rintangan rendah.
• Diperkukuh lwn. tidak diperkukuh: Roda pemotong metalografik makmal diperkukuh gentian kaca untuk keselamatan pada kelajuan putaran tinggi mesin pemotong. Roda tidak bertetulang tidak boleh digunakan pada peralatan pemotongan bermotor.

Bilah Wafering Berlian untuk Gergaji Kelajuan Rendah

Bilah wafer berlian untuk mesin pembahagian ketepatan ditentukan oleh kepekatan berlian, jenis ikatan (ikatan logam, ikatan resin), dan ketebalan bilah. Kepekatan berlian yang lebih tinggi memberikan hayat bilah yang lebih lama pada kos yang lebih tinggi; bilah ikatan resin lebih agresif dan lebih cepat memotong; bilah ikatan logam lebih tahan lama dan lebih sesuai untuk bahan keras dan padat seperti karbida bersimen dan seramik termaju. Pemilihan ketebalan bilah mengawal lebar kerf dan kehilangan bahan — untuk spesimen bernilai tinggi atau apabila lokasi ciri yang tepat diperlukan, bilah yang lebih nipis meminimumkan bahan yang dikeluarkan pada setiap potongan.

Spesifikasi Utama Apabila Memilih Mesin Pembahagian Metalografik

Menentukan peralatan penyediaan sampel logam memerlukan pemadanan parameter prestasi mesin dengan saiz spesimen, jenis bahan, keperluan pemprosesan dan piawaian kualiti makmal. Parameter berikut adalah kriteria penilaian yang paling penting:

Saiz Spesimen Maksimum dan Kapasiti Pengapit

Naib spesimen atau sistem pengapit mentakrifkan keratan rentas maksimum yang boleh dipegang dengan selamat untuk pemotongan. Pemotong kasar metalografik makmal biasanya memuatkan keratan rentas spesimen dari beberapa milimeter sehingga diameter 60–80 mm untuk model atas bangku, dan sehingga 150 mm atau lebih besar untuk peralatan pembahagian skala pengeluaran yang berdiri di lantai. Sistem pengapit mesti memegang spesimen dengan tegar tanpa membenarkan sebarang pergerakan semasa pemotongan — sebarang pergerakan spesimen sisi semasa roda bersentuhan menghasilkan permukaan potongan melengkung dan boleh mematahkan roda yang melelas secara bencana.

Kelajuan Roda atau Bilah dan Kawalan Kelajuan Boleh Ubah

Mesin pemotongan kasar biasanya beroperasi pada kelajuan gelendong tetap dalam julat 2,800–3,500 RPM untuk diameter roda standard. Kawalan kelajuan berubah adalah berfaedah untuk makmal memotong pelbagai jenis bahan — kelajuan yang lebih rendah mengurangkan penjanaan haba dalam aloi bukan ferus yang sensitif terhadap haba, manakala kelajuan maksimum mungkin diperlukan untuk pemotongan yang cekap bagi bahagian keluli berdiameter besar. Gergaji berkelajuan rendah dengan kelajuan berubah-ubah berterusan (biasanya 1–500 RPM) memberikan fleksibiliti maksimum untuk menyesuaikan parameter potong kepada setiap bahan dan spesifikasi bilah.

Kawalan Daya Suapan dan Automasi

Mesin pembahagian metalografi automatik mengawal daya suapan melalui motor servo atau sistem penggerak pneumatik, dengan tetapan daya dan kadar suapan yang boleh diprogramkan pengguna. Suapan dikawal paksa — di mana mesin mengekalkan daya sentuhan yang berterusan tanpa mengira rintangan bahan — adalah lebih baik daripada suapan terkawal kelajuan untuk spesimen heterogen (cth., komposit atau sampel kimpalan yang merentasi pelbagai zon bahan), kerana ia menyesuaikan secara automatik kepada kekerasan bahan tempatan dan menghalang bebanan roda dalam fasa keras. Mesin penyediaan sampel metalurgi automatik terbaik menggabungkan profil daya boleh atur cara dengan pengesanan permulaan lembut dan akhir potong untuk meminimumkan haus roda dan kerosakan spesimen sepanjang kitaran pemotongan.

Reka Bentuk Sistem Penyejuk

Penghantaran bahan penyejuk secara langsung menentukan suhu spesimen semasa pemotongan kasar. Sistem penyejuk yang berkesan pada peralatan pemotongan metalografi menyampaikan 3-10 liter seminit cecair pemotongan melalui muncung yang diletakkan pada kedua-dua belah roda pada antara muka potong, memastikan keseluruhan zon kerf dibanjiri sepanjang pemotongan. Sistem penyejuk peredaran semula dengan tangki pengendapan dan penapisan memanjangkan hayat penyejuk dan menghalang pengumpulan swarf di zon pemotongan. Bagi makmal yang bimbang tentang pencemaran bahan penyejuk spesimen (penting untuk analisis kimia seterusnya), sistem penyejuk air bersih atau keratan kering dengan roda haba rendah yang dirumus khas adalah alternatif.

Getaran dan Ketegaran

Ketegaran mesin — rintangan rangka, gelendong dan sistem pengapit kepada pesongan di bawah daya pemotongan — secara langsung mempengaruhi kerataan permukaan potong dan keselarian. Getaran semasa pemotongan memperkenalkan kegelisahan ke dalam muka yang dipotong yang mesti dikeluarkan dengan langkah pengisaran tambahan, pembaziran bahan spesimen dan masa penyediaan. Rangka mesin besi tuang atau keluli yang dikimpal, galas gelendong ketepatan dengan toleransi larian yang ditentukan, dan pelekap asas anti-getaran mencirikan peralatan keratan metalografik berkualiti tinggi. Menerbitkan spesifikasi runut gelendong ≤0.01 mm TIR membezakan instrumen ketepatan daripada mesin pemotong gred pengeluaran.

Amalan Terbaik untuk Pemotongan Sampel Metalografik: Mengelakkan Ralat Biasa

Walaupun dengan pemilihan mesin dan roda yang betul, amalan pengendalian yang lemah memperkenalkan artifak yang menjejaskan analisis metalografik. Amalan berikut mencerminkan pengalaman makmal terkumpul merentas penyediaan sampel metalurgi:

• Jangan sekali-kali dipotong kering dengan roda yang kasar. Potongan kering tunggal — walaupun ringkas — boleh menaikkan suhu permukaan melebihi 200°C dalam keluli, menyebabkan pembajaan struktur martensit dan memperkenalkan lapisan goresan putih yang boleh dikesan di bawah mikroskop optik. Sentiasa sahkan aliran penyejuk sebelum memulakan pemotongan.
• Lekapkan spesimen yang rapuh atau berliang sebelum dibelah. Salutan semburan terma, bahan buih, dan padat tersinter berliang hendaklah diresapi dengan resin epoksi dengan vakum sebelum dibelah untuk mengelakkan tercabut dan keruntuhan liang semasa pemotongan. Resin menyokong struktur mikro sepanjang semua langkah penyediaan berikutnya.
• Benarkan jarak yang mencukupi dari ciri yang diminati. Muka yang dipotong itu sendiri mengandungi beberapa tahap kerosakan — walaupun dengan amalan pembahagian yang terbaik. Potong sekurang-kurangnya 1–2 mm dari ciri kritikal (garis cantuman kimpalan, antara muka salutan, hujung retak) dan keluarkan lapisan kerosakan dengan mengisar sebelum ciri itu terdedah untuk pemeriksaan.
• Gunakan daya suapan yang sesuai untuk bahan tersebut. Daya suapan yang berlebihan dalam keratan kasar — ​​terutamanya dalam bahan keras dan rapuh — menyebabkan pesongan roda, potongan melengkung dan pancang terma. Mulakan dengan daya minimum yang mencapai kemajuan pemotongan yang mantap dan meningkat hanya jika kaca roda (kehilangan tindakan pemotongan) diperhatikan.
• Pakai roda yang kasar dengan kerap. Roda pelelas berlapis atau bermuatan memotong perlahan, menghasilkan haba berlebihan, dan boleh patah di bawah daya suapan yang meningkat. Pakai roda dengan solek berlian mata tunggal atau kayu solek pada tanda pertama kecekapan pemotongan berkurangan.
• Rekod parameter keratan bagi setiap spesimen. Dalam analisis kegagalan dan konteks penyelidikan, mendokumentasikan jenis mesin, spesifikasi roda, jenis penyejuk, daya suapan dan tempoh pemotongan untuk setiap spesimen mencipta jejak audit yang membolehkan mana-mana artifak pembahagian dikenal pasti dan dibezakan daripada kecacatan bahan tulen semasa fasa pelaporan.

Peralatan Pemotongan Metalografik dalam Konteks: Aliran Kerja Penyediaan Sampel Penuh

Peralatan keratan metalografik ialah langkah pertama dalam urutan penyediaan yang ditentukan. Memahami tempat keratan sesuai dalam aliran kerja yang lebih luas menjelaskan sebab kualiti potongan mempunyai pengaruh yang tidak seimbang pada hasil analisis akhir.

1. Pembahagian — mesin pemotong metalografik atau gergaji berkelajuan rendah menghasilkan bahagian awal. Kualiti potongan menentukan berapa banyak bahan mesti dikeluarkan dalam pengisaran berikutnya untuk mencapai permukaan yang tidak rosak.
2. Melekap — bahagian itu dikapsulkan dalam termoset atau resin penawar sejuk (epoksi, fenolik, akrilik) untuk menghasilkan kepingan yang standard dan boleh dikendalikan untuk langkah seterusnya dan untuk menyokong tepi spesimen dan ciri rapuh semasa menggilap.
3. Mengisar — hantaran berturut-turut pada kertas pengisaran (SiC atau berikat berlian) dengan saiz kersik yang semakin kecil keluarkan lapisan kerosakan daripada keratan dan wujudkan permukaan yang rata dan rata. Kedalaman pengisaran yang diperlukan adalah berkadar terus dengan keterukan kerosakan keratan — keratan berkualiti tinggi mengurangkan masa pengisaran sebanyak 30–50% berbanding keratan yang dikawal dengan baik.
4. Menggilap — ampaian berlian atau penggilap silika koloid pada pusingan kain menghilangkan calar pengisaran yang tinggal untuk menghasilkan kemasan cermin yang bebas daripada ubah bentuk. Kekasaran permukaan akhir pada spesimen metalografi yang digilap biasanya Ra <0.01 µm.
5. Goresan — goresan kimia atau elektrolitik mendedahkan sempadan butiran, sempadan fasa, dan ciri mikrostruktur dengan menyerang fasa dan orientasi yang berbeza secara selektif. Etsa yang paling biasa digunakan untuk karbon dan keluli aloi rendah ialah 2–4% Nital (asid nitrik dalam etanol); keluli tahan karat austenit menggunakan reagen Kalling atau etsa elektrolitik dalam asid oksalik.
6. Peperiksaan — mikroskop optik, mikroskop elektron pengimbasan (SEM), pembelauan serakan balik elektron (EBSD), spektroskopi sinar-X (EDS) penyebaran tenaga dan ujian kekerasan dilakukan pada permukaan yang disediakan untuk mencirikan struktur mikro bahan, komposisi fasa, saiz butiran, kandungan kemasukan, ketebalan salutan dan morfologi kecacatan.

Pelaburan dalam peralatan pemotongan metalografik berkualiti tinggi dan pemilihan roda yang betul memberi pulangan pengkompaunan merentas setiap langkah penyediaan berikutnya — mengurangkan masa pengisaran, memelihara geometri spesimen, melindungi ciri rapuh dan memastikan bahawa struktur mikro yang diperhatikan di bawah mikroskop ialah struktur mikro bahan sebenar, bukan artifak penyediaan.
